Elektro-hydrauliska kranbromsar



YPZ₂elektro-hydrauliska kranbromsar



---

---



Varför välja oss?



Företaget täcker en yta på mer än 40 000 kvadratmeter, med en byggyta på mer än 24 000 kvadratmeter. Nu har det mer än 100 anställda, vilket ger användarna mer exakta tekniska tjänster. Säljare är spridda över hela landet för att ge användare och kunder förstklassig-för--försäljning och efter-service.

Anläggningstillgångar på 50 miljoner yuan, bearbetningscentra, CNC-svarvar, fräsmaskiner, slipmaskiner, testbänkar och annan bearbetnings- och testutrustning har lagt en solid grund för produktionsprocessen och kvaliteten på produkterna. Broms vridmoment testbänk, thruster thruster thruster test bänk, omfattande bromsprestanda Testbänken säkerställer överlägsen produktkvalitet.

Företaget tog ledningen genom att godkänna ISO9001-2000 kvalitetsledningssystem standardcertifiering och är ett tekniskt innovations- och integritetsföretag i Henan. Företagets produkter används i stor utsträckning inom inhemska lyft och transporter, hamnmaskiner, metallurgiska maskiner, järnvägsmaskiner, hydrauliska maskiner, gruvmaskiner och andra industrier, och exporteras till mer än tio länder och regioner och har fått enhälligt beröm.

Företaget kommer att ge kunderna professionella, genomtänkta och tillfredsställande tjänster med tillräcklig produktionskapacitet, avancerad teknik och hög-produktkvalitet.



HUVUDFUNKTION

• Bromsbelägg är plugg-i stil, som är lätta att byta ut.
• Balanseringsanordning för förregling av bromsbackar och automatisk -justering av skodon, utjämnar hela tiden frigången för bromsbackar på båda sidor och behöver inte justeras, och undviker alltså helt att en sida av bromsbeläggen fastnar på bromsskivan.
• Själv-smörjande lager är utrustade vid de viktigaste gångjärnspunkterna, vilket ger hög effektivitet i transmissionen, lång livslängd och onödiga att smörja under driften. Stängningstiden är kort (endast 0,25-0,4s).
• Slitage-själv-självkompensationsanordningar kan realisera själv-kompensation av skospel och relativt konstant bromsmoment. Det undviker besväret med att justera.
• Slutna fjäderrör skyddar fjädern från skador och föroreningar.
• Ed-serien kännetecknas av flexibel handling och lång livslängd.
• Bromsen stängs vid strömavbrott (Fail-Safe Principle). Bromsar med fjäderkraft. Lyft med thruster.



DRIFTSFÖRHÅLLANDEN

• Omgivningstemperatur: -20 grader ~+50 grader
• Relativ fuktighet: luftens relativa fuktighet är inte mer än 90%
• Spänningar: AC 3-fas 380V,50Hz

Ger även 60Hz eller olika spänningar efter behov, vänligen ange vid beställning.

• Drift: Intermittent (S3-60%, 1200 gånger per timme) och kontinuerlig (S1)
• Höjd i enlighet med GB755-2019 för användningsplatsen. När lägre än -20 grader främjar YH-10 flyghydraulikolja istället för olja eller bälte efter behov och värmeväxlare, för detaljer se Ed-förarens prover.
• Regn- och snöerosion utomhus eller frätande gaser och media bör använda rostskyddsprodukter.
• Särskilda krav kan diskuteras innan produktion.



STANDARDER KOMPETENS

• Bromsmomentparametrarna för YPZ₂I, II och III överensstämmer med den tyska standarden DIN15433, medan de för YPZ₂IV, V och VI överensstämmer med den tyska standarden DIN15433 och JB/T7020-2006.
• De är utrustade med Ed-seriens thrustrar som uppfyller standarden DIN15430.



---

---





YPZ₂I,II,III YPZ₂IV, V, VI

Modellens betydelse



Beställningsexempel

• YPZ₂-630×30II/E121-L-MSK1

Exempel: skivans diameter är 630 mm, skivans tjocklek är 30 mm, mitten hög 280 mm, med automatisk slitagekompensering, gränslägesbrytare för portöppning, manuell installation, rätt typ, drivrutin Ed 121/6, märkt som: YPZ₂-630II/E121S-MK1S(höger).



---

---

---



YPZ2I.II.III elektro-hydrauliska kranbromsar

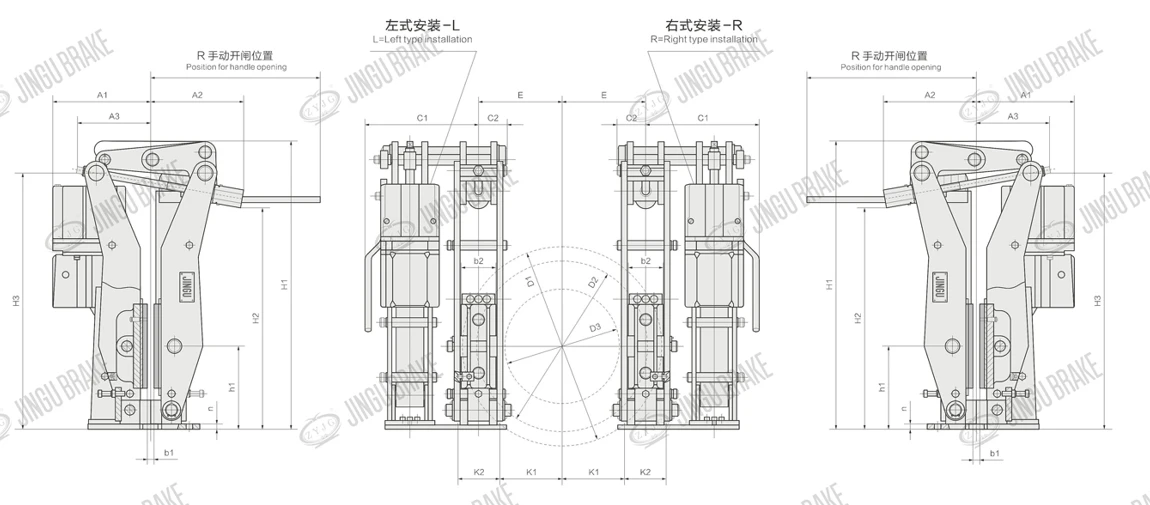

Kontur och installationsmått



Funktionskod	Betydelsen av
M	Bromskompenseringsanordning för dämpningsslitage
K1	Grindöppnings gränslägesbrytare
K2	Gränslägesbrytare för stängd-grind
K3	Gränslägesbrytare för dynans slitage
S	Manuell installation



DIMENSIONER OCH TEKNISKA DATA FÖR YPZ₂I SERIEN SKIVBROMSAR

Thruster typ	Mått (mm)
	t	H1		H2		H3		b2	d3	f		g		h1	i1	i2	k2	A2		A3	n1		n2	p1		P2	q	n		C2	R		A1		C1	X	V
Ed23/5	20	710		515		630		70	18	310		300		230	180	80	120	230		235	80		100	175		160	20	15		75	460		280		297	80	200
Ed30/5																																	277				197
Ed50/6	20	710		515		630		70	18	310		300		230	180	80	120	230		235	80		100	175		160	20	15		75	460		317		297	97	254
Ed80/6
Relativa mått på bromsskiva																Tekniska data
Skivans diameter	b1				D2		D3		E		K1		S			Thruster									Skivdiameter D1(mm)											Vikt (kg)
																Thruster typ			Effekt (W)			Märkström (A)			315		355		400			450		500
315	20		30		235		120		118		58		0.9±0.2												Max. Bromsmoment (Nm) μ=0.36
355					275		160		138		78					Ed23/5			165			0.52			270		320									89
400					320		205		160		100					Ed30/5			200			0.46			380		440		520							95
450					370		255		185		125					Ed50/6			210			0.48			645		670		790			910		1000		102
500					420		305		210		150					Ed80/6			330			1.42			1030		1150		1350			1560		1750		104



DIMENSIONER OCH TEKNISKA DATA FÖR YPZ₂II SERIEN SKIVBROMSAR

Thruster typ		Mått (mm)
		t	H1		H2	H3	b2		d3	f		g		h1	i1	i2	k2	A2		A3	n1		n2	p1		P2	g	n		C2	R		A1		C1	X		V
Ed50/6		35	985		740	870	120		22	375		375		280	130	130	140	275		270	94		165	220		154	24	15		110	730		311		360	97		254
Ed80/6
Ed121/6		35	985		740	870	120		22	375		375		280	130	130	140	275		270	94		165	220		154	24	15		110	730		302		360	120		260
Ed201/6																																			367
Relativa mått på bromsdise																Tekniska data
Skivans diameter		b1		D2		D3		E			K1		S			Thruster									Skivdiameter D1(mm)												Vikt (kg)
																Thruster typ			Effekt (W)			Märkström (A)			450		500		560			630		710
450		30		350		180		175			105		0.9±0.2												Max. Bromsmoment (Nm) μ=0.36
500				400		230		200			130					Ed50/6			210			0.48			1025		1175		1350								178
560				460		290		230			160					Ed80/6			330			1.42			1720		1965		2260			2605					179
630				530		360		265			195					Ed121/6			330			1.44			2700		3085		3550			4090		4665			194
710				610		440		305			235					Ed201/6			450			1.45			4195		4790		5510			6350		7130			194



DIMENSIONER OCH TEKNISKA DATA FÖR YPZ₂III SERIEN SKIVBROMSAR

Thruster typ	Mått (mm)
	t	H1		H2	H3	b2		d3	f		g		h1	i1	i2	k2	A2	A3		n1	n2	p1		P2	q	n		C2	R		A1		C1	X		V
Ed121/6	35	1170		910	1045	120		27	415		460		370	180	180	160	305	310		110	215	225		206	30	20		120	735		354		394	120		260
Ed201/6
Ed301/6
Relativa mått på bromsskiva															Tekniska data
Skivans diameter	b1		D2		D3		E			K1		S			Thruster						Skivdiameter D1 (mm)														Vikt (kg)
															Thruster typ		Effekt (W)		Märkström (A)		630		710		800		900			1000		1250
630	30		500		310		250			170		1.0±0.3									Max. Bromsmoment(Nm)U=0.36
710			580		390		290			210					Ed121/6		330		1.44		3750		4500		5000		5600								294
800			670		480		335			255					Ed201/6		450		1.45		6305		7315		8450		9710			10970					294
900			770		580		385			305					Ed301/6		550		1.46		9170		10640		12290		14120			15960		20540			295
1000			870		680		435			355					Obs:D2-Teoretisk friktionsdiameter; D3-Maximal kopplings ytterdiameter tillåten; S-Bakavstånd för varje sidoplatta.
1250			1120		930		560			480

Obs: Storleken på den specifika typen och strukturen bör behållas.

---

---



YPZ2I.II.III elektro-hydrauliska kranbromsar

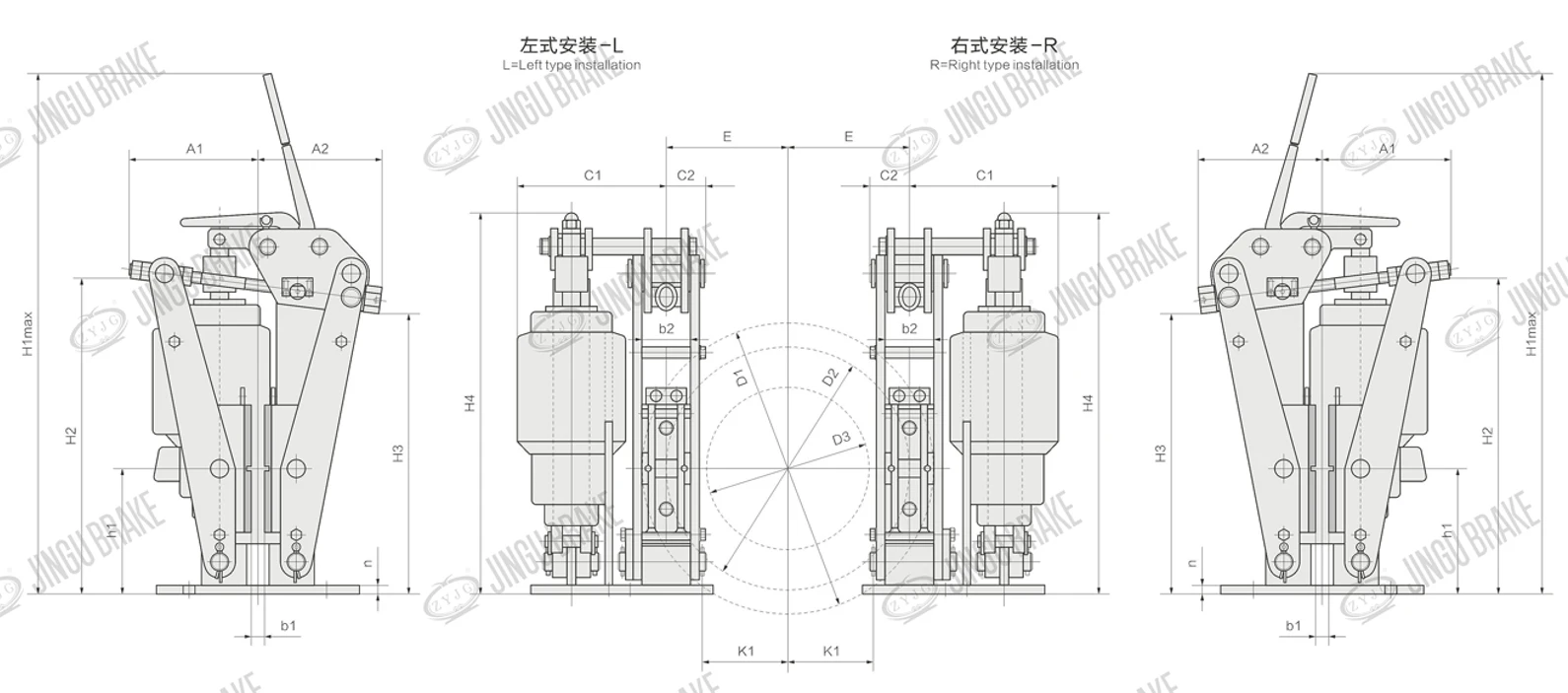

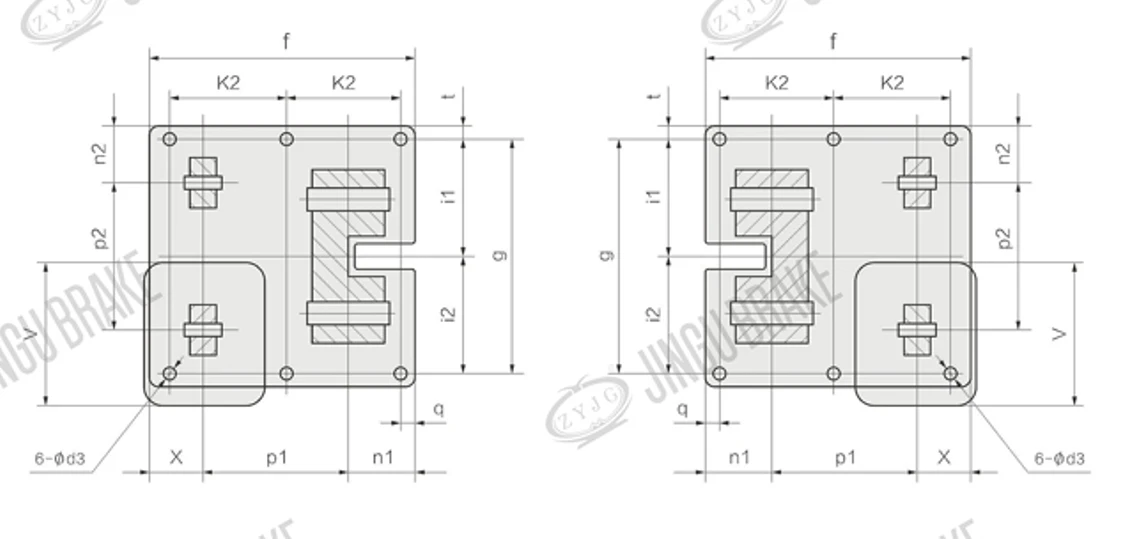

Kontur och installationsmått

Funktionskod	Betydelsen av
M	Bromskompenseringsanordning för dämpningsslitage
K1	Grindöppnings gränslägesbrytare
K2	Gränslägesbrytare för stängd-grind
K3	Gränslägesbrytare för dynans slitage
S	Manuell installation



DIMENSIONER OCH TEKNISKA DATA FÖR YPZ₂IV SERIEN SKIVBROMSAR

Thruster typ	Mått (mm)
	H1	H2	H3		H4		b2		d3	f	g	h1	i1	i2		k2	A1	A2	n1		n2		p1		p2	V	q		n		C2		C1	X	t
Ed23/5	612	400	340		500		56		14	230	270	160	80	150		100	208	198	52		40		133		130	200	14		15		60		215	80	20
Ed30/5																										197
Relativa mått på bromsskiva												Tekniska data
Skivans diameter	b1	D2		D3		E		K1		S		Thruster								Skivdiameter D1 (mm)														Vikt (kg)
												Thruster typ			Effekt (W)		Märkström (A)			250		280		315		355		400		450		500
250	20	200		110		98		61		0.9±0.2										Max. Bromsmoment (Nm) µ=0.36
280		230		140		113		76				Ed 23/5			165		0.52			200		230		260		300		345		395		445		71
315		260		170		130		93				Ed 30/5			200		0.46			280		31d		355		410		47g		540		610		75
355		300		210		150		113				Obs: D2-Teoretisk friktionsdiameter, D3-Max, tillåten koppling eller navdiameter. S-bromsspel.
400		345		255		173		135
450		395		305		197		160
500		445		355		222		185



DIMENSIONER OCH TEKNISKA DATA FÖR YPZ₂V-SERIEN SKIVBROMSAR

Thruster typ	Mått (mm)
	H1	H2	H3		H4		b2		d3	f	g	h1	i1	i2	k2		A1	A2	n1		n2		p1	p2	V	q	n	C2	C1	x	t
Ed50/6	1100	537	474		645		75		18	330	360	230	145	145	130		275	228	90		110		165	177	254	25	18	80	260	95	35
Ed80/6
Relativa mått på bromsskiva												Tekniska data
Skivans diameter	b1	D2		D3		E		K1		S		Thruster								Skivdiameter D1(mm)												Vikt (kg)
												Thruster typ		Effekt (W)		Märkström (A)				355		400		450		500		560		630
355	20	200		110		98		61		0.9±0.2										Max. Bromsmoment (Nm) μ=0.36
400		230		140		113		76				Ed 50/6		210		0.48				935		1085		1255		1425		1630		1870		97
450		260		170		130		93				Ed 80/6		330		1.42				-		1600		1850		2100		2400		2750		104
500		300		210		150		113				Obs: D2-Teoretisk friktionsdiameter. D3-Max. tillåten koppling eller navdiameter. S-bromsspel
560		345		255		173		135
630		395		305		197		160



DIMENSIONER OCH TEKNISKA DATA FÖR YPZ₂VI SERIEN SKIVBROMSAR

Thruster typ	Mått (mm)
	H1		H2	H3	H4	b2	d3	f	g	h1	i1	i2		k2	A1	A2		n1		n2		p1	p2	V	q		n	C2	C1	X		t
Ed121/6	1500		699	636	835	108	27	390	430	280	180	180		160	285	265		102		140		210	195	260	22		20	108	330	120		35
Ed201/6
Ed301/6
Relativa mått på bromsskiva									Tekniska data
Skivans diameter	b1	D2		D3	E	K1	S		Thruster						Skivdiameter D1 (mm)																Vikt (kg)
									Thruster typ		Effekt (W)		Märkström (A)		450		500		560		630		710	800		900		1000	1100
450	30	350		170	175	95	0.9±0.2								Max bromsmoment(Nm)μ=0.36
500		400		240	200	120			Ed121/6		330		1.44		2700		3100		3550		4100		4700	5400							220
560		460		300	230	150			Ed201/6		450		1.45		4300		5000		5750		6600		7600	8800							220
630		530		370	265	185			Ed301/6		550		1.46								9700		11200	12800		14700		16500	18150		220
710		610		450	305	225			Obs: D2-Teoretisk friktionsdiameter. D3-Max.tillåten koppling eller navdiameter. S-bromsspel.
800		700		540	350	270
900		800		640	400	320
1000		900		740	450	370
1100		1000		840	500	420



---

---

---
